FPV
该产品流量规格(SPLM)：30 , 300 , 600 , 1800
另提供客製化服务，欢迎联繫我们。
产品简介
FPV 流量控制比例阀由我司 麒暘团队自主研发设计，採用高性能电控驱动与高精度针阀结构作为流量调节核心，搭载位置传感器，可即时监测阀芯位置，避免失步并随时掌握动作表现。
该产品性能与结构可媲美国际同级品牌，并支援 数位/类比控制信号（0-10V、4-20mA、RS485 等），可实现流量的连续、线性与高精度调节，满足现代自动化系统对流量精准控制的需求。

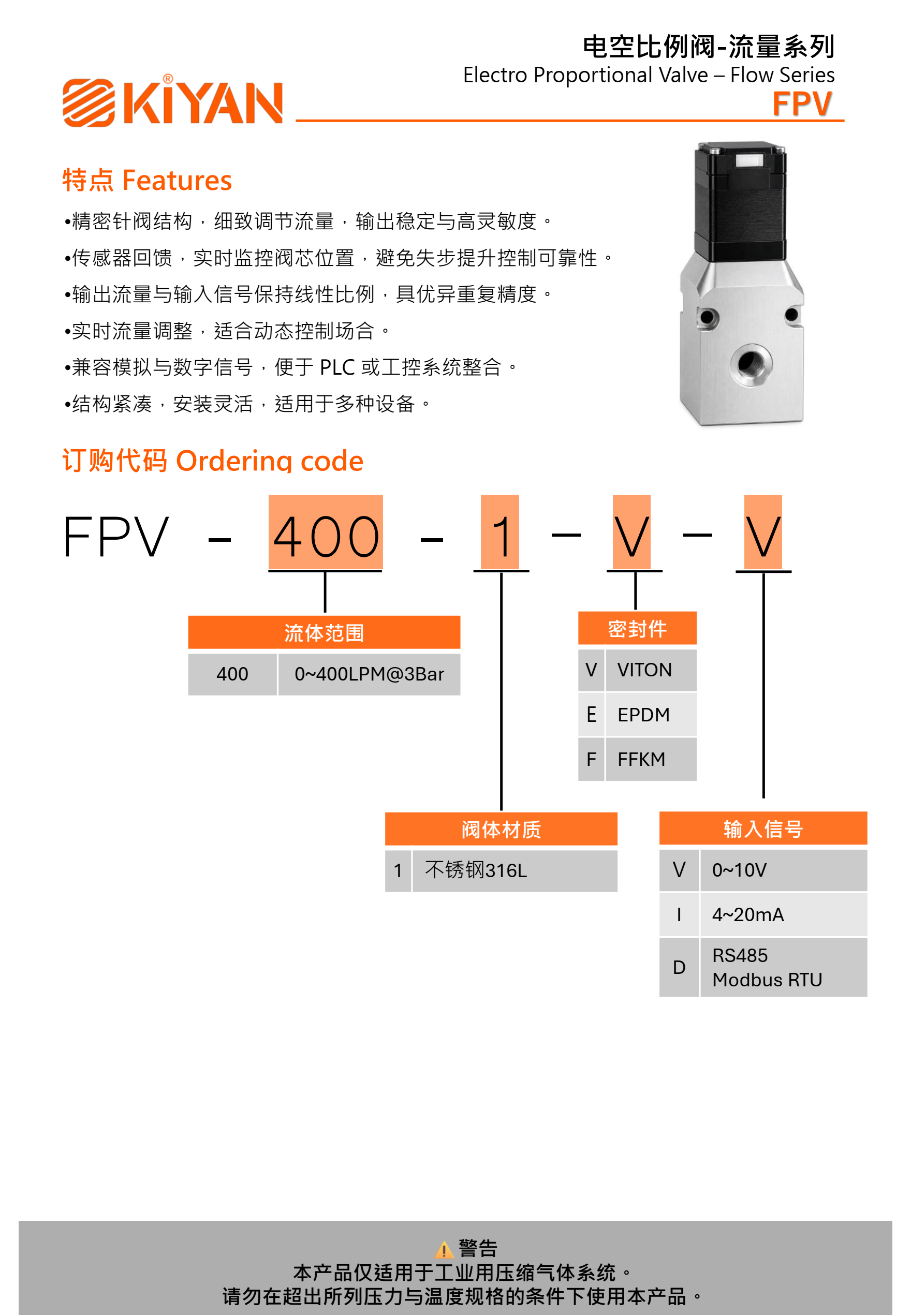

主要特点
- 针阀式精密结构
细緻调节流量，确保输出稳定与高灵敏度。 - 位置传感器回馈
即时监控阀芯位置，避免失步并提升控制可靠性。 - 高精度控制
输出流量与输入信号保持线性比例，具优异重複精度。 - 快速响应
即时流量调整，适合动态控制场合。 - 多种控制方式
兼容类比与数位信号，便于 PLC 或工控系统整合。 - 模组化 & 小型化
结构紧凑，安装灵活，适用于多种设备。 - 低能耗设计
高效率电控驱动，降低能耗并延长设备寿命。
应用领域
- 半导体与电子製程
精密气体/液体流量控制，用于供应系统与测试设备。 - 自动化设备
3D 列印、涂佈、点胶、封装、喷涂等需精确流量调控的工序。 - 医疗与实验室
呼吸器、分析检测、生医研究流体控制。 - 能源产业
氢能、燃料电池、电池製程中精准流量管理。 - 流体与气动控制系统
气体供应、模拟实验、环境控制设备。

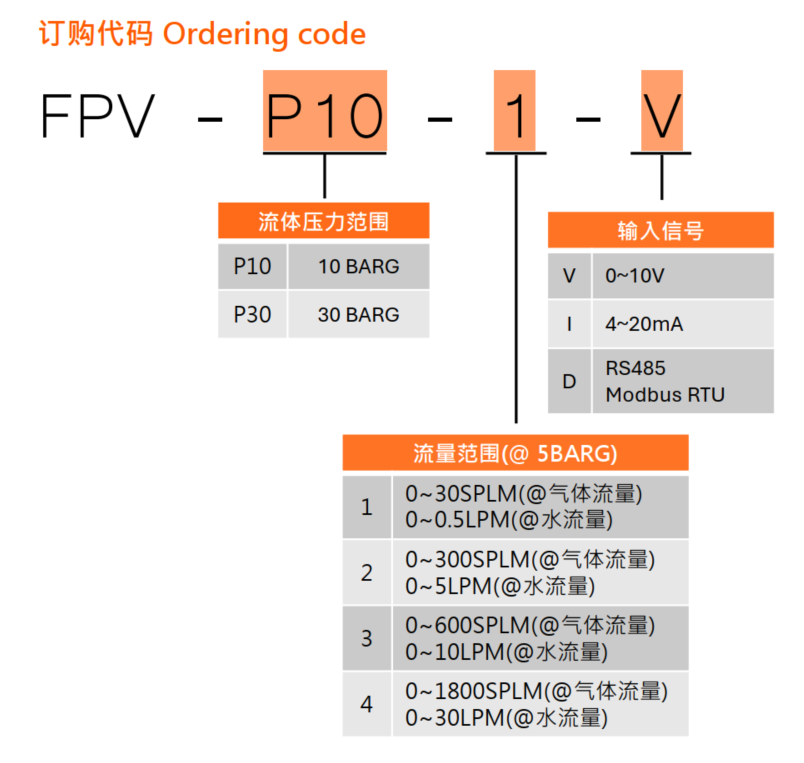

| 型号 | FPV-P10-1-☐ | FPV-P30-1-☐ |
| FPV-P10-2-☐ | FPV-P30-2-☐ | |
| FPV-P10-3-☐ | FPV-P30-3-☐ | |
| FPV-P10-4-☐ | FPV-P30-4-☐ | |
| 最高入口压力 | 10BARG | 35BARG |
| 最高入口壓力可提供客製 | ||
| 流量范围@5BARG | FPV-P10-1-☐ , FPV-P30-1-☐ : 30SLPM FPV-P10-2-☐ , FPV-P30-2-☐ : 300SLPM FPV-P10-3-☐ , FPV-P30-3-☐ : 600SLPM FPV-P10-4-☐ , FPV-P30-4-☐ : 1800SLPM |
|
| 管口 | FPV-P10-1-☐ , FPV-P30-1-☐ : 1/4G” FPV-P10-2-☐ , FPV-P30-2-☐ : 1/4G” FPV-P10-3-☐ , FPV-P30-3-☐ : 3/8G” FPV-P10-4-☐ , FPV-P30-4-☐ : 3/8G” |
|
| 电源 | 电压 | DC 24V ± 10% |
| 功率 | ≤24W | |
| 输入信号 | 电压型 | 0~10V |
| 电流型 | 4~20mA | |
| 数位型 | RS485 (modbus RTU) | |
| 输入阻抗 | 电压型 | 4kΩ |
| 电流型 | 250Ω | |
| 电器连接 | 6-pin M8Aviation connecter | |
| 线性度 | ±0.25% F.S.(全行程) | |
| 迟滞 | ±0.25% F.S.(全行程) | |
| 重複性 | ±0.1% F.S.(全行程) | |
| 响应速度 | 0.8s @(全行程)*10% | |
| 显示器精度 | ±0.25% F.S.(全行程) | |
| 可适用介质 | 空气 , 水 | |
| 气压接触材质 | 丁腈橡胶 , 聚醚醚酮 , 黄铜 , 铝 , 不鏽钢 | |
| 环境温度 | 0~60℃ | |
| 流体温度 | 0~60℃ | |
| 防护等级 | IP40 | |
| 重量 | 1.2Kg | |
